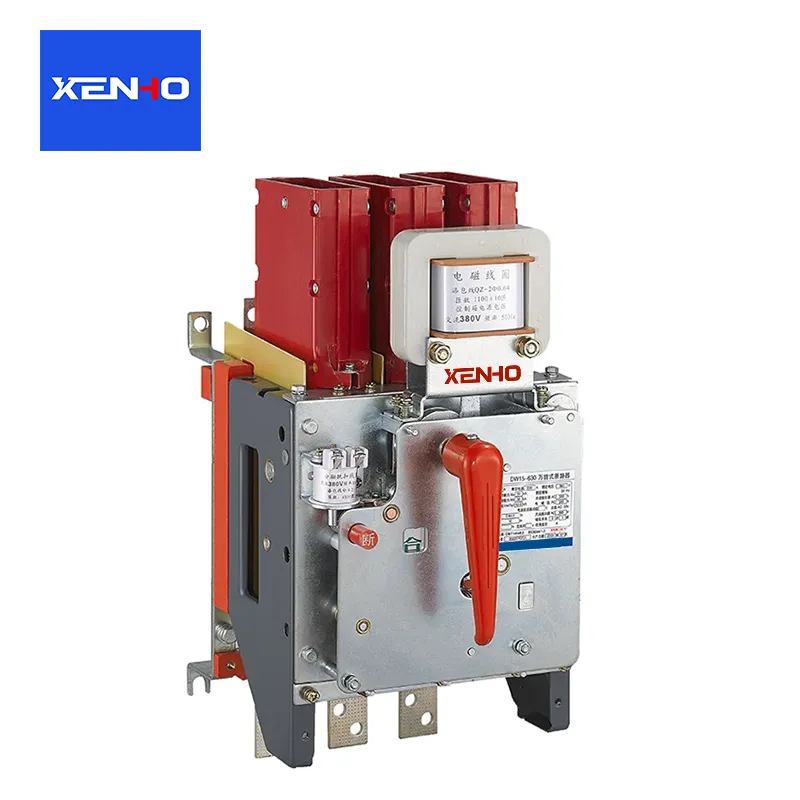

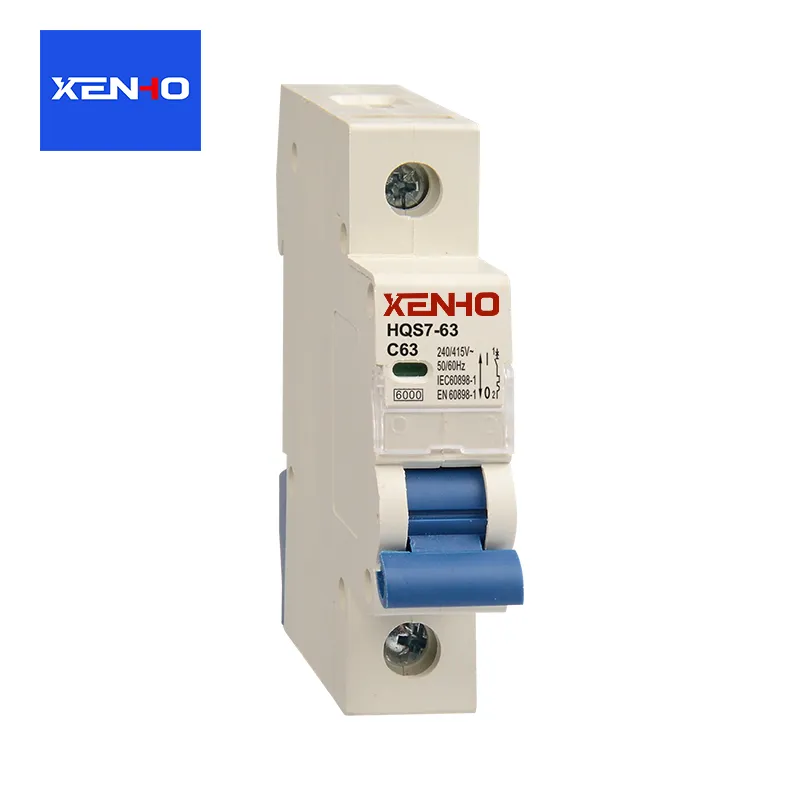

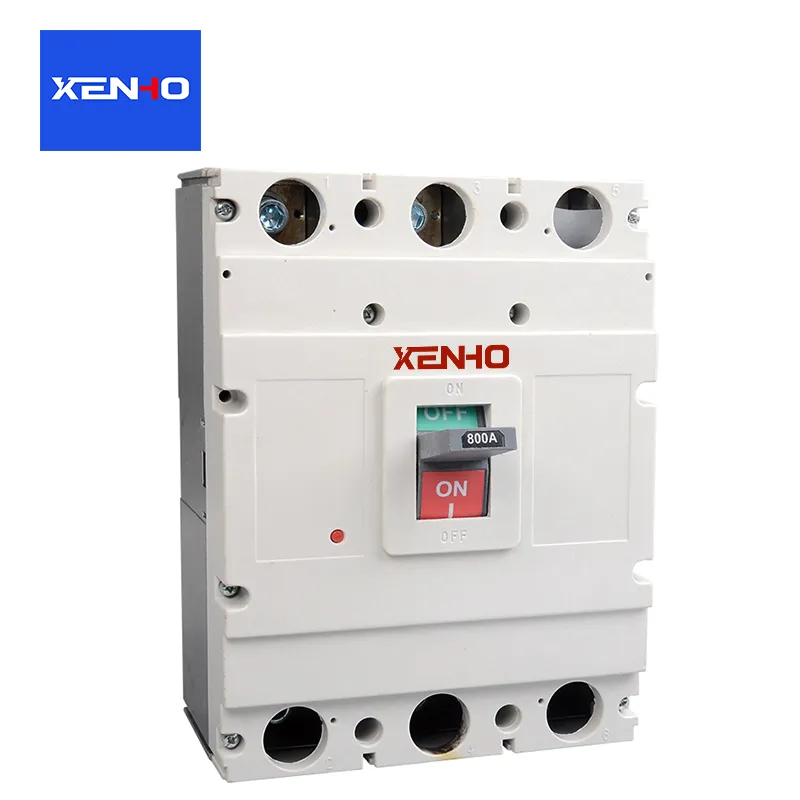

سرکٹ بریکر کے کام کرنے کا اصول کیا ہے؟

اے کے کام کرنے کا اصولسرکٹ بریکرنگرانی، فیصلہ کرنے اور عمل کرنے کی بنیادی منطق کے گرد گھومتا ہے۔  اس کے بلٹ ان ٹرپنگ میکانزم اور آرک بجھانے کے نظام کے ذریعے، یہ عام سرکٹ سوئچنگ کنٹرول اور ناقص سرکٹس کے تیزی سے منقطع ہونے کو حاصل کرتا ہے۔  اسے دو حصوں میں تقسیم کیا جا سکتا ہے: نارمل آپریٹنگ سٹیٹ اور فالٹ پروٹیکشن سٹیٹ۔ قوس بجھانے کا نظام ایک اہم معاون جزو ہے جو قابل اعتماد منقطع ہونے کو یقینی بناتا ہے۔

عام آپریٹنگ حالت: سرکٹ کنکشن اور منقطع

دستی/الیکٹرک کلوزنگ: آپریٹر سرکٹ بریکر کے متحرک رابطے کو اسٹیشنری رابطے کی طرف لے جانے، رابطہ قائم کرنے اور سرکٹ کو بند کرنے کے لیے ایک ہینڈل یا الیکٹرک میکانزم کا استعمال کرتا ہے، جس سے بجلی کی عام ترسیل ہوتی ہے۔ بند ہونے کے بعد، تالا لگانے کا طریقہ کار سرکٹ کے تسلسل کو برقرار رکھتے ہوئے، بند پوزیشن میں متحرک رابطے کو ٹھیک کرتا ہے۔

دستی رابطہ منقطع: جب منقطع ہینڈل کو کھینچا جاتا ہے، تو تالا لگانے کا طریقہ کار کھل جاتا ہے، اور واپسی کے موسم بہار کی قوت حرکت پذیر رابطے کو اسٹیشنری رابطے سے الگ کرنے کا سبب بنتی ہے، جس سے سرکٹ ٹوٹ جاتا ہے۔ اگر اس وقت کرنٹ چھوٹا ہے تو رابطوں کے درمیان پیدا ہونے والا قوس خود بجھ جائے گا۔

فالٹ پروٹیکشن اسٹیٹ: خودکار ٹرپنگ اور سرکٹ منقطع

جب سرکٹ میں اوورلوڈ، شارٹ سرکٹ، یا انڈر وولٹیج جیسی خرابیوں کا سامنا ہوتا ہے، تو بلٹ ان ٹرپ یونٹ لاکنگ میکانزم کو غیر مقفل کرنے کے لیے متحرک کرے گا، اور خود کار طریقے سے ٹرپنگ حاصل کرے گا۔ مختلف خرابیاں مختلف ٹرپنگ اصولوں کے مطابق ہیں:

اوور لوڈ پروٹیکشن (تھرمل ٹرپنگ اصول)

بنیادی جزو: Bimetallic پٹی (نمایاں طور پر مختلف تھرمل ایکسپینشن گتانک کے ساتھ دو دھاتی پٹیوں پر مشتمل)۔

ورکنگ لاجک: جب سرکٹ اوورلوڈ ہوتا ہے تو کرنٹ مسلسل ریٹیڈ ویلیو سے تجاوز کر جاتا ہے، جس کی وجہ سے حرارت کی وجہ سے دائمی پٹی جھک جاتی ہے اور خراب ہو جاتی ہے۔ جب اخترتی حد تک پہنچ جاتی ہے، تو یہ تالا لگانے کے طریقہ کار کو غیر مقفل کرنے کے لیے دھکیل دیتی ہے، اور متحرک رابطہ موسم بہار کی کارروائی کے تحت سرکٹ کو منقطع کر دیتا ہے۔

خصوصیات: تاخیر کی کارروائی؛ قلیل مدتی اوورلوڈز (جیسے موٹر اسٹارٹنگ) غلط ٹرپنگ سے گریز کرتے ہوئے ٹرپنگ کو متحرک نہیں کریں گے۔

شارٹ سرکٹ پروٹیکشن (برقی مقناطیسی ٹرپنگ اصول)

بنیادی جزو: برقی مقناطیسی کنڈلی (آئرن کور پر زخم)۔

کام کرنے والی منطق: جب شارٹ سرکٹ ہوتا ہے تو کرنٹ فوری طور پر دسیوں یا اس سے بھی سینکڑوں گنا تک بڑھ جاتا ہے۔ برقی مقناطیسی کنڈلی ایک مضبوط برقی مقناطیسی قوت پیدا کرتی ہے، جو لوہے کے کور کو لاک کرنے کے طریقہ کار پر حملہ کرنے کے لیے اپنی طرف متوجہ کرتی ہے، اسے فوری طور پر کھول دیتی ہے۔

خصوصیات: ملی سیکنڈ کی سطح کی تیز رفتار کارروائی؛ بہت کم وقت میں سرکٹ کو منقطع کر سکتا ہے، سازوسامان کو آرک کو پہنچنے والے نقصان کو روک سکتا ہے یا آگ لگ سکتا ہے۔ انڈر وولٹیج/وولٹیج کے نقصان سے تحفظ (انڈر وولٹیج ٹرپ اصول)

بنیادی جزو: انڈر وولٹیج ٹرپ کوائل، وولٹیج کی نگرانی کے لیے سرکٹ کے متوازی طور پر جڑا ہوا ہے۔

ورکنگ لاجک: جب وولٹیج ریٹیڈ ویلیو کے تقریباً 70% سے کم ہو جاتا ہے یا مکمل طور پر ختم ہو جاتا ہے، تو ٹرپ کوائل کی برقی مقناطیسی قوت غائب ہو جاتی ہے، اور آئرن کور، اسپرنگ کے عمل کے تحت، تالے کو کھولنے کے لیے متحرک کرتا ہے، اس طرح سرکٹ منقطع ہو جاتا ہے۔

فنکشن: کم وولٹیج کی وجہ سے سامان کو خراب ہونے اور خراب ہونے سے روکتا ہے، اور بجلی بحال ہونے پر آلات کے اچانک شروع ہونے سے ہونے والے حفاظتی خطرات سے بھی بچتا ہے۔

رساو تحفظ (بقیہ موجودہ تحفظ کا اصول)

بنیادی جزو: زیرو سیکوینس کرنٹ ٹرانسفارمر۔

ورکنگ منطق: عام حالات میں، فیز لائن میں کرنٹ اور نیوٹرل لائن شدت میں برابر اور سمت میں مخالف ہوتی ہے۔ ٹرانسفارمر کور میں مقناطیسی بہاؤ ایک دوسرے کو منسوخ کر دیتا ہے، جس کے نتیجے میں کوئی حوصلہ افزائی کرنٹ آؤٹ پٹ نہیں ہوتا ہے۔ جب رساو ہوتا ہے (جیسے کسی شخص کو بجلی کا جھٹکا)، کرنٹ کا کچھ حصہ زمین سے گزرتا ہے، جس سے دو فیز کرنٹ میں عدم توازن پیدا ہوتا ہے۔ ٹرانسفارمر ایک حوصلہ افزائی سگنل پیدا کرتا ہے، جو ٹرپ ڈیوائس کو متحرک کرتا ہے۔

خصوصیات: کم آپریٹنگ تھریشولڈ (عام طور پر 30mA)، ذاتی حفاظت کو ترجیح دینا۔
